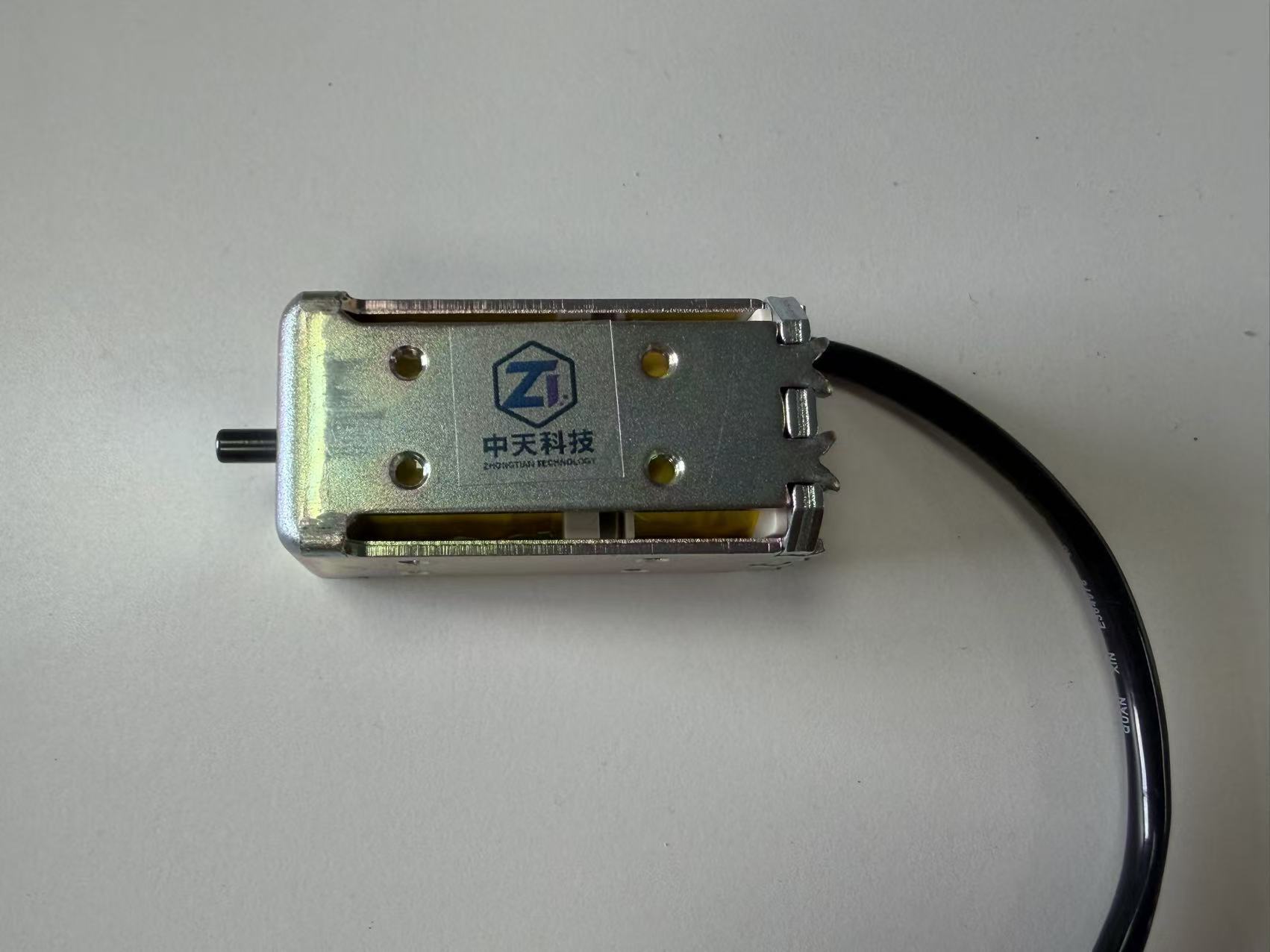

纺织机电磁铁ZT-0951

一、产品概述

纺织机电磁铁是专为纺织机械高速、高频、连续运转工况设计的电磁执行元件。它以电磁线圈产生的磁力驱动铁芯或衔铁做直线往复运动，直接完成选纬、选色、提花选针、纬纱夹持、经停检测、张力调节等动作，是剑杆织机、喷气织机、喷水织机、片梭织机、圆纬机、横机等设备的核心控制部件。

与通用工业电磁铁不同，纺织机电磁铁面对的是每分钟数百次至上千次的连续动作节拍、7×24 小时不间断运行、车间飞絮与油雾环境三重考验。因此它在结构设计、散热能力、抗疲劳寿命与响应一致性上的要求远高于常规产品。

我司纺织机电磁铁产品覆盖选纬电磁铁、提花选针电磁铁、经停（停经片）电磁铁、纬纱夹持电磁铁、张力控制电磁铁、综框提升电磁铁等全系列，支持按机型定制安装尺寸、行程、吸力与电气参数，适配国内外主流织机机型。

二、在纺织机械中的作用

现代无梭织机的引纬速度已提升到每分钟 1000 转以上，留给"选中哪一根纬纱"的时间窗口往往只有几毫秒。这个动作必须靠电磁铁完成——它需要在极短时间内响应控制信号、准确动作、可靠复位，任何一次迟疑都会直接变成布面上的疵点。

具体承担的动作包括：

正因为这些动作直接决定布面质量，纺织机电磁铁被行业称为织机的"神经末梢"——它不决定织机能织什么，但它决定织得准不准。

三、工作原理

纺织机电磁铁的基本动作原理与通用电磁铁一致，但针对高频工况做了专门设计：

1. 接收控制信号 —— 织机主控电控系统在特定主轴角度发出脉冲信号；

1. 线圈励磁 —— 电流通过线圈，在磁路中建立磁场；

1. 吸合动作 —— 铁芯（或衔铁）在电磁力作用下克服弹簧反力快速位移，驱动执行部件（选纬指、选针片、夹纱器、停经杆等）动作；

1. 断电复位 —— 信号结束后线圈断电，复位弹簧或其他复位机构使铁芯返回初始位置，准备下一次动作。

针对纺织机的特殊设计在于：

• 短行程高频率：行程通常仅 1 ~ 8 mm，但要求动作时间控制在 1 ~ 5 ms，为此采用低惯量轻质铁芯与优化磁路设计；

• 快速释放：采用专门设计的消磁回路与低剩磁材料，避免断电后铁芯粘滞不回位；

• 热管理：线圈采用高耐温等级漆包线（H 级 180℃ / C 级 200℃以上），配合导热灌封，保证连续高频动作下温升可控；

• 一致性保障：同批次产品吸力、行程、响应时间离散度极小，避免多组电磁铁在织机上表现不一致。

四、核心结构特点

五、主要技术参数
