保持式电磁铁（永磁保持电磁铁）

一、产品介绍

1. 基本定义

保持式电磁铁（也叫永磁保持电磁铁、自保持电磁铁），属于电磁执行器件。区别于普通电磁铁：通电只用于切换状态，断电后依靠内置永磁体维持吸合 / 释放状态，不需要持续通电维持力。

核心原理：内部集成永磁磁钢。给线圈短时通正向电流，电磁力克服永磁反力，铁芯吸合并由永磁体保持吸合；短时通反向电流，抵消永磁磁力，铁芯复位释放。通电只需要脉冲信号（毫秒级短时供电），断电后状态永久保持。

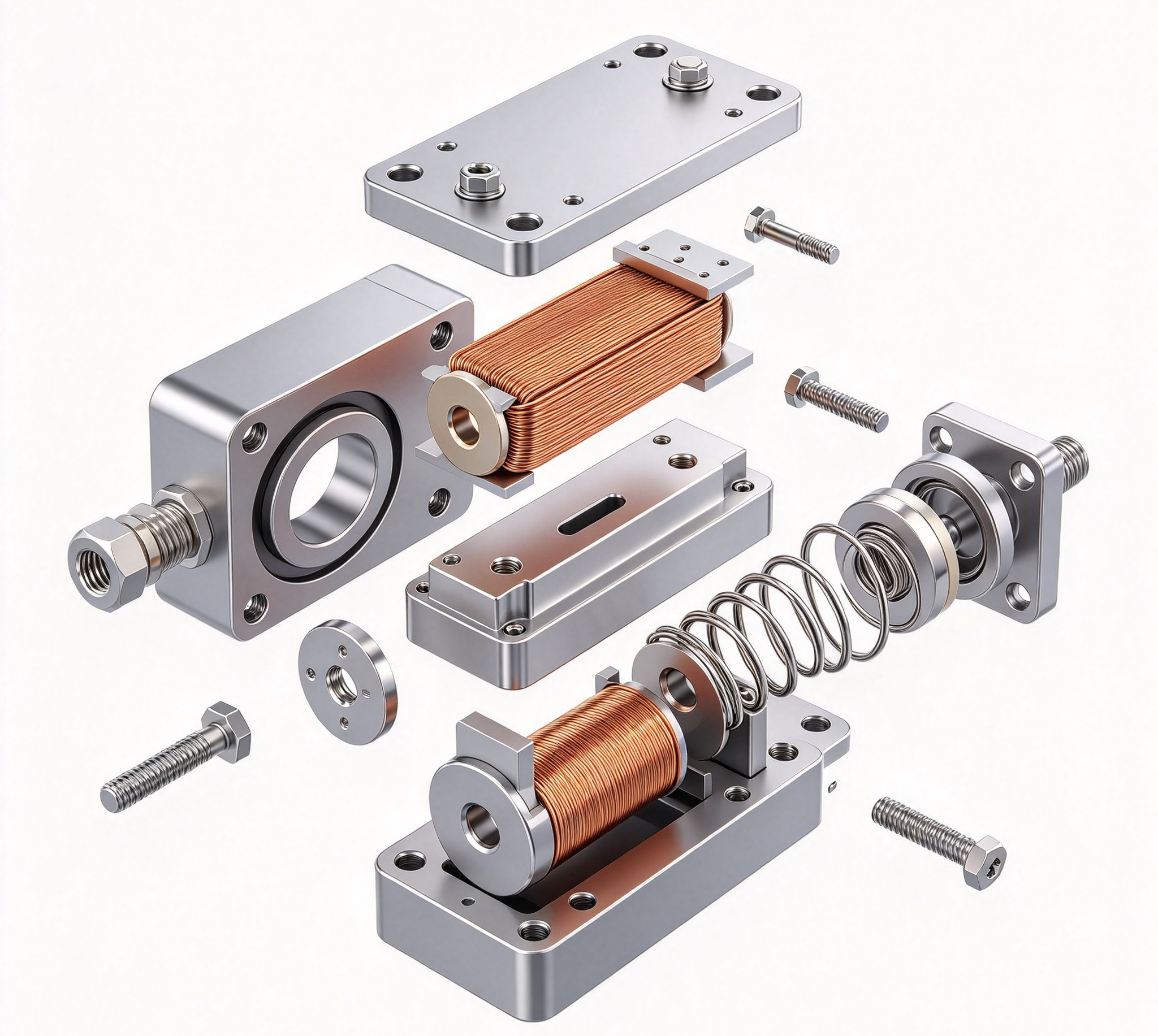

2. 主要结构

一般包含：线圈骨架、电磁线圈、永磁体（磁钢）、动铁芯（衔铁）、静铁芯、外壳、复位弹簧（部分型号）、导向结构。

3. 产品特点

1. 低功耗：仅切换瞬间需要脉冲供电，静态断电，几乎不耗电，适合电池供电设备；
2. 状态自锁：断电维持当前位置，不会因断电丢失工作状态；
3. 发热小：无长期持续通电，线圈温升远低于常规推拉电磁铁；
4. 响应快：脉冲驱动，动作响应时间短；
5. 双向保持可选：分为单保持（仅吸合保持，断电释放需要反向脉冲）、双稳态保持（吸合、释放两个位置都可以断电自锁）。

4. 关键参数（选型参考）

• 保持吸力 / 保持推力
• 脉冲驱动电压（DC3V/5V/12V/24V 为主）
• 脉冲通电时间（一般几十 ms~200ms）
• 行程
• 外形尺寸（圆形、方形）
• 工作环境温度
• 寿命（动作次数）

备注：保持力由永磁体提供，线圈只负责切换状态，不能长时间给线圈持续通电，否则容易烧毁线圈。

二、行业应用

保持式电磁铁凭借断电自锁、低功耗特性，多用于需要位置锁定、不允许长期通电的设备场景：

1. 智能锁具行业：电控锁、柜锁、快递柜锁、寄存柜锁、充电桩电子锁、电池包锁扣；
2. 安防设备：门禁辅助锁、防盗装置、消防小型执行机构；
3. 新能源行业：储能电池包锁止结构、充电枪锁、断路器辅助机构；
4. 医疗设备：便携式医疗仪器锁扣、采血设备、小型流体阀门执行器（低发热要求）；
5. 办公与金融设备：ATM 机锁、打印机、自助终端、彩票机、票据设备；
6. 智能家居：智能橱柜锁、宠物喂食器、小型阀门；

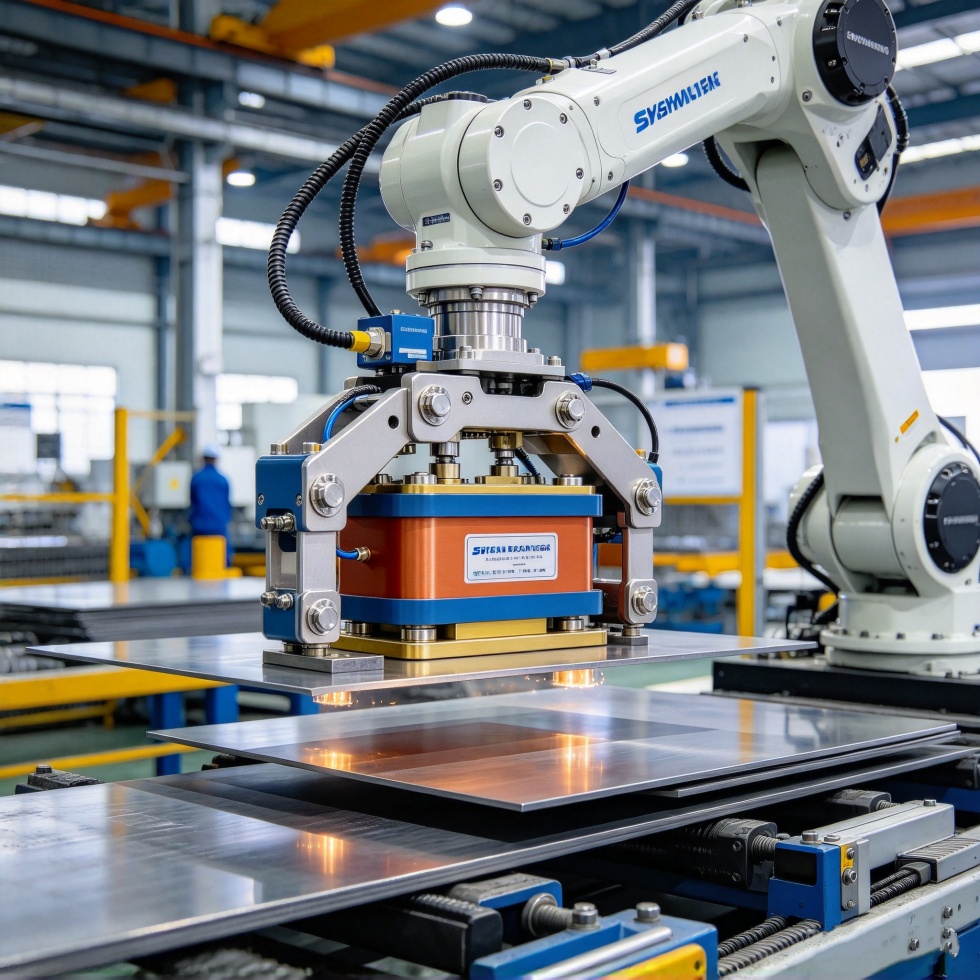

7. 工业自动化：小型电磁阀、仪器仪表档位切换、小型机械卡扣、低压电器开关机构。

三、常见问答 FAQ

Q1：保持式电磁铁和普通推拉电磁铁有什么区别？

A：普通电磁铁必须持续通电才能保持吸合，断电立刻复位，持续工作发热大、功耗高；保持式电磁铁脉冲通电切换，断电依靠永磁体保持状态，静态零功耗、温升低。

Q2：可以一直给线圈通电使用吗？

A：不建议。该产品设计为脉冲短时驱动，长时间持续通电会造成线圈过热，加速绝缘老化，损坏电磁铁。

Q3：驱动方式是什么？

A：需要双向脉冲驱动。正向脉冲吸合保持；反向脉冲抵消永磁磁力，释放复位。部分单保持型号可搭配弹簧复位。

Q4：保持力会随时间衰减吗？

A：在额定工作温度范围内，合格产品永磁体磁力衰减很慢；超出高温、强冲击、强退磁磁场环境，会加速磁力衰减，降低保持力。

Q5：怎么选型？重点看哪些参数？

A：优先确认：保持力、有效行程、驱动电压、安装尺寸、工作环境温度、动作寿命；同时确认需要单稳态保持还是双稳态保持。

Q6：使用过程会不会出现断电自动掉开？

A：正常工况下，达到额定保持力，不会自行释放；如果受到超出规格的冲击、震动、高温退磁，可能出现状态异常。

Q7：可以定制尺寸、保持力吗？

A：多数厂商支持定制，包含外形结构、行程、保持力、引线方式，需要提供安装空间、负载、驱动条件。
