吸盘式电磁铁（起重电磁铁 / 电磁吸盘）

一、产品介绍

1. 基本定义

吸盘式电磁铁，常称为电磁吸盘、吸盘电磁铁，属于吸附型电磁执行器件。通电后端面产生强磁力，吸附导磁金属工件；断电后磁力消失，工件脱离。分为直流吸盘电磁铁（小型）和起重用大型电磁吸盘，工业配件常用小型直流吸盘电磁铁。

核心原理：线圈通入直流电，铁芯产生集中磁场，在吸盘工作面形成磁回路，吸附铁磁材质；断电后磁场消失，吸附力消失。部分型号带有剩磁，断电后会有少量残余磁力。

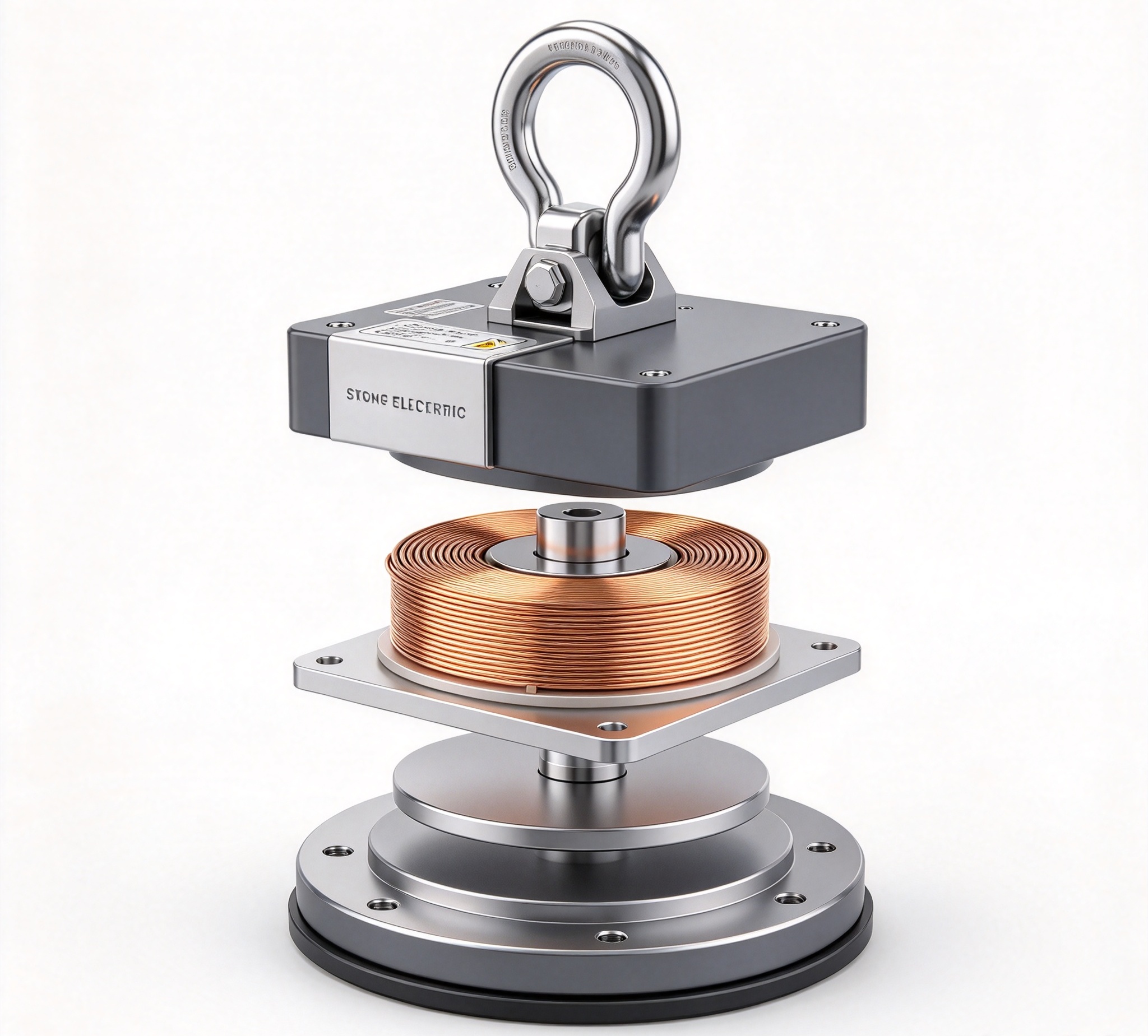

2. 主要结构

漆包线圈、铁芯（吸盘本体）、外壳、绝缘骨架、引线，部分大型吸盘配备散热结构、保护壳体。

3. 产品特点

1. 吸附面平整，吸力集中在端面，适合平面吸附导磁钢材；
2. 吸力稳定，在额定电压、贴合良好的情况下，吸附力稳定；
3. 安装简单，背部预留安装孔，固定方便；
4. 需要持续通电维持吸力，断电脱料；长时间通电线圈会发热；
5. 仅可吸附铁、钢等导磁材料，铜、铝、不锈钢（非导磁）无法吸附。

4. 关键选型参数

• 额定吸力
• 工作电压（DC5V/12V/24V 最常用，大型有交流款）
• 外形尺寸（圆形居多，也有方形吸盘电磁铁）
• 吸附面直径、厚度
• 通电持续率 ED%
• 工作环境温度

备注：吸力测试前提：工件平整、无间隙、材质为低碳钢；如果工件薄、表面生锈、有缝隙，实际吸附力会下降。

二、行业应用

吸盘式电磁铁利用端面吸附金属工件，广泛应用于固定、搬运、工装夹持场景：

1. 自动化工装夹具：机床工装、自动化治具，吸附钢板定位；
2. 物料搬运：小型工件吸取、机械手取料；大型起重吸盘用于钢厂、废料场钢板吊运；
3. 仓储分拣设备：金属物料分拣、小型上料设备；
4. 安防与门禁：电磁门吸、防火门电磁释放器；
5. 检测仪器：金属固定、实验工装；
6. 机械设备：小型金属吸附固定、打标机 / 雕刻机工件固定。

三、常见问答 FAQ

Q1：吸盘电磁铁断电后还有磁力吗？

A：普通吸盘电磁铁断电后，大部分磁力消失，会存在少量剩磁。厚钢材工件可能会轻微吸附，可选择带消磁电路的方案减少剩磁。

Q2：可以吸附不锈钢、铜、铝吗？

A：不可以。只能吸附铁、低碳钢等铁磁性材料；304 不锈钢、铜、铝不导磁，无法吸附。

Q3：吸力达不到标注值是什么原因？

A：额定吸力是在标准测试条件（平整低碳钢、完全贴合）测得；存在间隙、工件太薄、表面油污锈蚀、电压不足，都会降低实际吸附力。

Q4：吸盘电磁铁能不能长时间连续通电？

A：看通电持续率 ED%。低持续率型号不宜长期通电，容易发热；高持续率型号散热更好，支持更长通电，但依然会产生温升。

Q5：可以定制吸盘电磁铁吗？

A：支持非标定制，可调整外形（圆形 / 方形）、厚度、吸力、引线方式、安装孔位。
