线圈式电磁铁

一、产品介绍

1. 基本定义

线圈式电磁铁是以电磁线圈为核心的电磁驱动器件，依靠通电线圈产生磁场，搭配铁芯实现磁力输出，是各类电磁铁的基础类型。广义上包含空心线圈与带铁芯的结构，很多推拉、吸盘电磁铁本质都含有线圈组件；行业单独称呼线圈式电磁铁，多指空心线圈或带活动铁芯的独立线圈电磁组件。

核心原理：线圈通入电流后，根据电磁感应原理在线圈内部及周边形成磁场；线圈内插入导磁铁芯可大幅增强磁场强度，利用磁场实现吸合、驱动等动作；切断供电，磁场快速减弱。

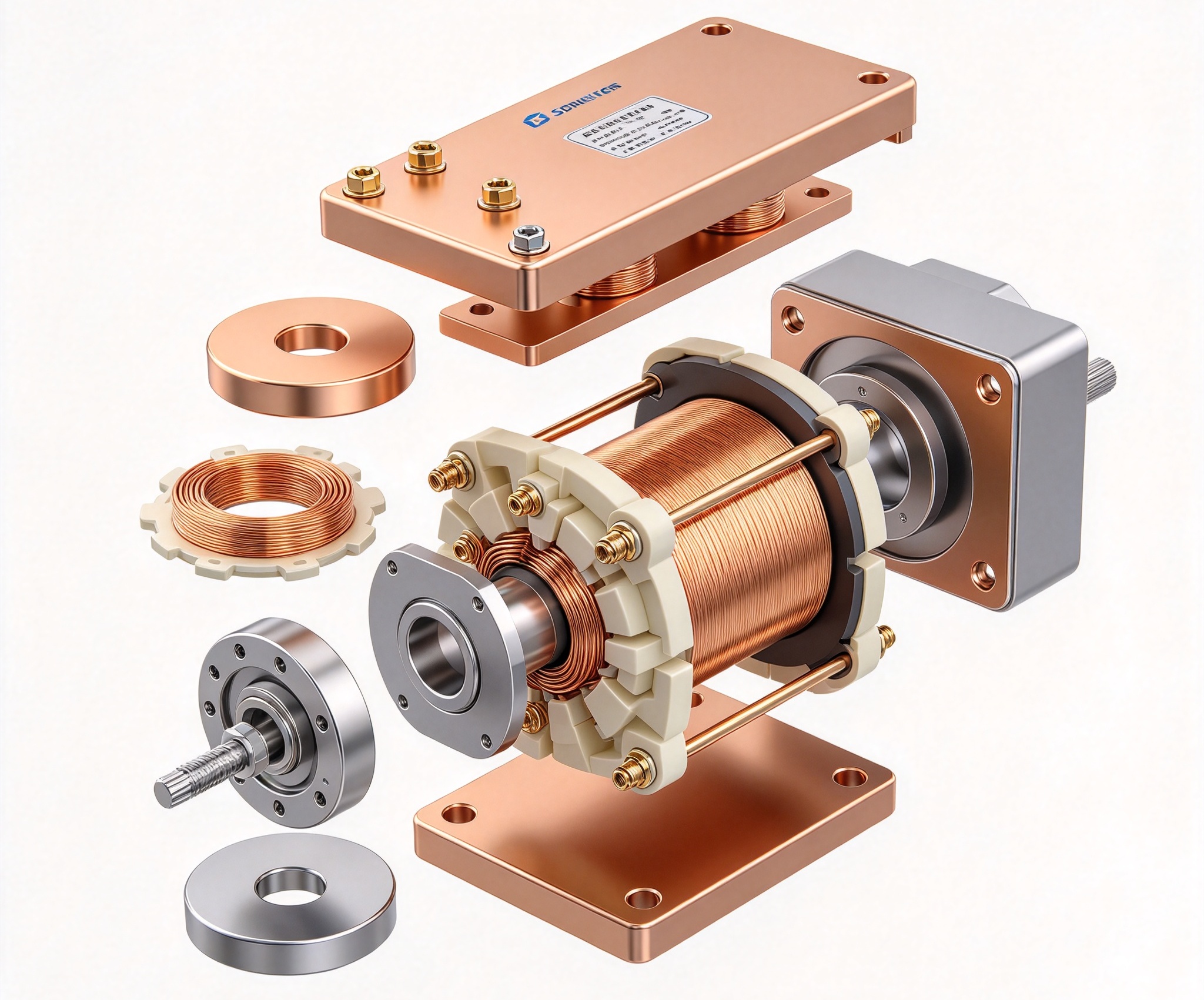

2. 主要结构

漆包线绕组（线圈本体）、绝缘骨架、铁芯 / 动衔铁、绝缘保护层、引线端子；空心款无铁芯。

3. 产品特点

1. 结构简单，以线圈为主体，体积小巧，设计灵活；
2. 磁场可控：通电产生磁场，断电磁场消退，磁力大小可通过电流调节；
3. 区分空心 / 带铁芯：空心线圈磁场弱、重量轻；加装铁芯后磁力显著提升；
4. 通电发热，电流越大发热越明显，需控制通电时长与电流；
5. 功能扩展性强，可搭配弹簧、衔铁、外壳，改造成推拉、吸盘类电磁铁。

4. 关键选型参数

• 额定工作电压（DC/AC）
• 线圈电阻、额定电流
• 通电持续率 ED%
• 线圈内径、外径、高度
• 最大输出磁力
• 引线方式、绝缘等级、耐温等级

备注：空心线圈磁力较弱，一般用于感应、磁场测试、小型驱动；带铁芯线圈式电磁铁才适合做机械执行动作。

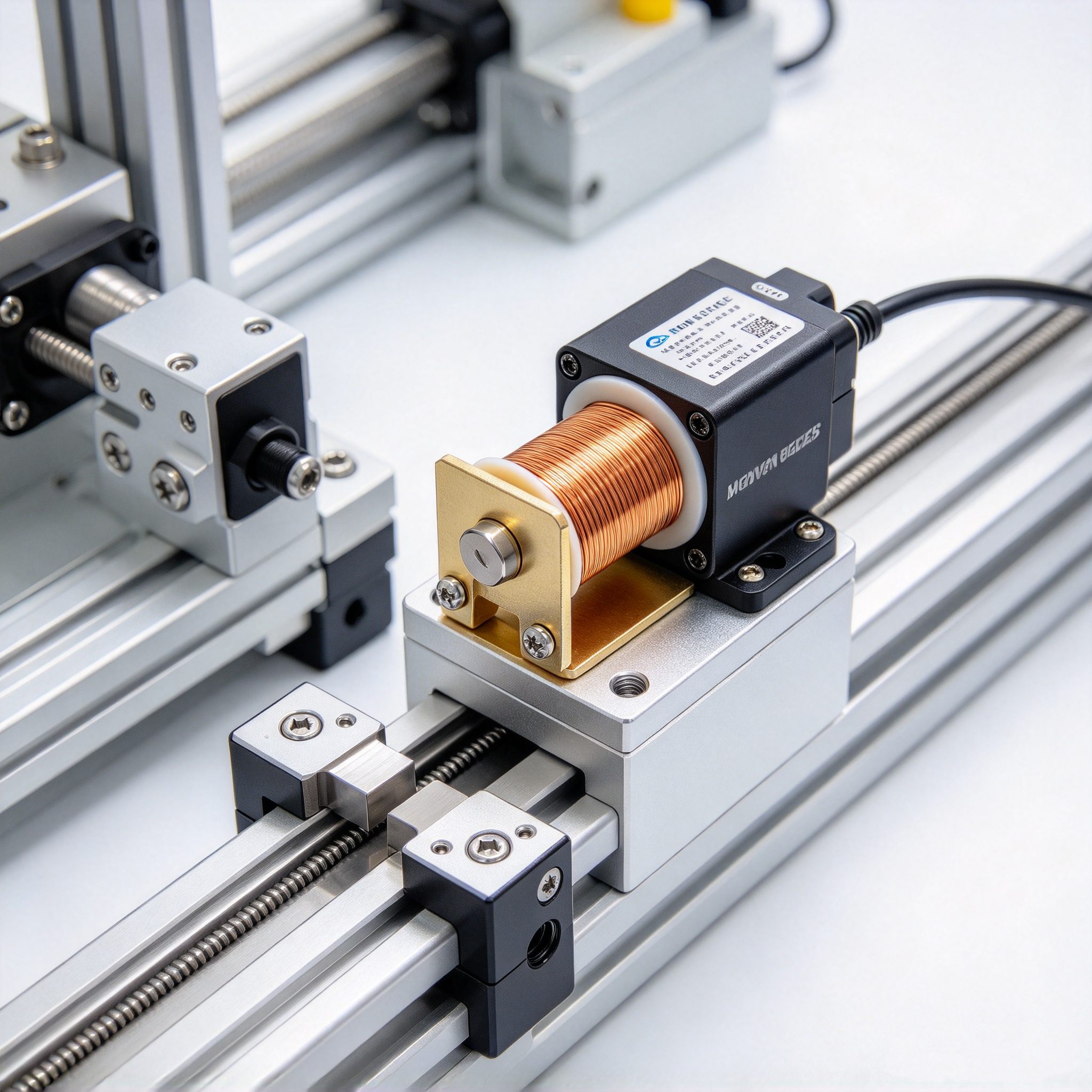

二、行业应用

线圈式电磁铁作为基础电磁元件，既可单独使用，也作为核心部件集成在各类设备内：

1. 仪器仪表：传感器、电磁测试装置、磁场发生器；
2. 小型电磁阀：流体阀电磁驱动线圈，气阀、水阀线圈组件；
3. 自动化设备：小型电磁激励、分选机构、电磁振子；
4. 消费电子：小型震动组件、电磁开关、解锁机构；
5. 教学实验：物理电磁实验教具；
6. 低压电器：继电器、接触器电磁线圈组件。

三、常见问答 FAQ

Q1：线圈式电磁铁和推拉式、吸盘式电磁铁是什么关系？

A：线圈是电磁铁的核心部件。推拉、吸盘电磁铁都属于成品电磁铁，自带外壳、衔铁、复位弹簧；线圈式电磁铁多指线圈组件（可空心或配铁芯），可作为半成品，根据需求搭配其他结构做成不同类型电磁铁。

Q2：空心线圈式电磁铁有吸力吗？

A：空心线圈能产生磁场，但磁力偏弱，难以直接吸附重物，多用于磁场激励、感应，不适合直接作为吸合执行机构。加入铁芯后磁力会明显增强。

Q3：线圈式电磁铁可以长时间通电吗？

A：取决于绝缘等级与通电持续率。长时间持续通电会积累热量，温度过高会破坏漆包线绝缘，造成线圈短路烧毁。

Q4：磁力大小怎么调整？

A：在结构不变前提下，可调整输入电流；也可更改线圈匝数、铁芯材质与尺寸，改变磁场强弱。

Q5：能否定制线圈式电磁铁？

A：支持定制，可调整骨架尺寸、漆包线线径、匝数、引线方式、绝缘耐温等级。
