推拉式电磁铁

一、产品介绍

1. 基本定义

推拉式电磁铁属于直动型电磁执行器件，通电后利用电磁吸力驱动铁芯做直线往复运动，可实现推、拉两种机械动作；断电后，依靠弹簧复位（部分无弹簧款靠外力复位），铁芯回到初始位置，是自动化设备中常用的小型动力元件。

核心原理：线圈通入直流电产生磁场，吸引动铁芯向静铁芯方向运动，输出推力或者拉力；切断电源，磁场消失，复位弹簧带动铁芯恢复原始位置。

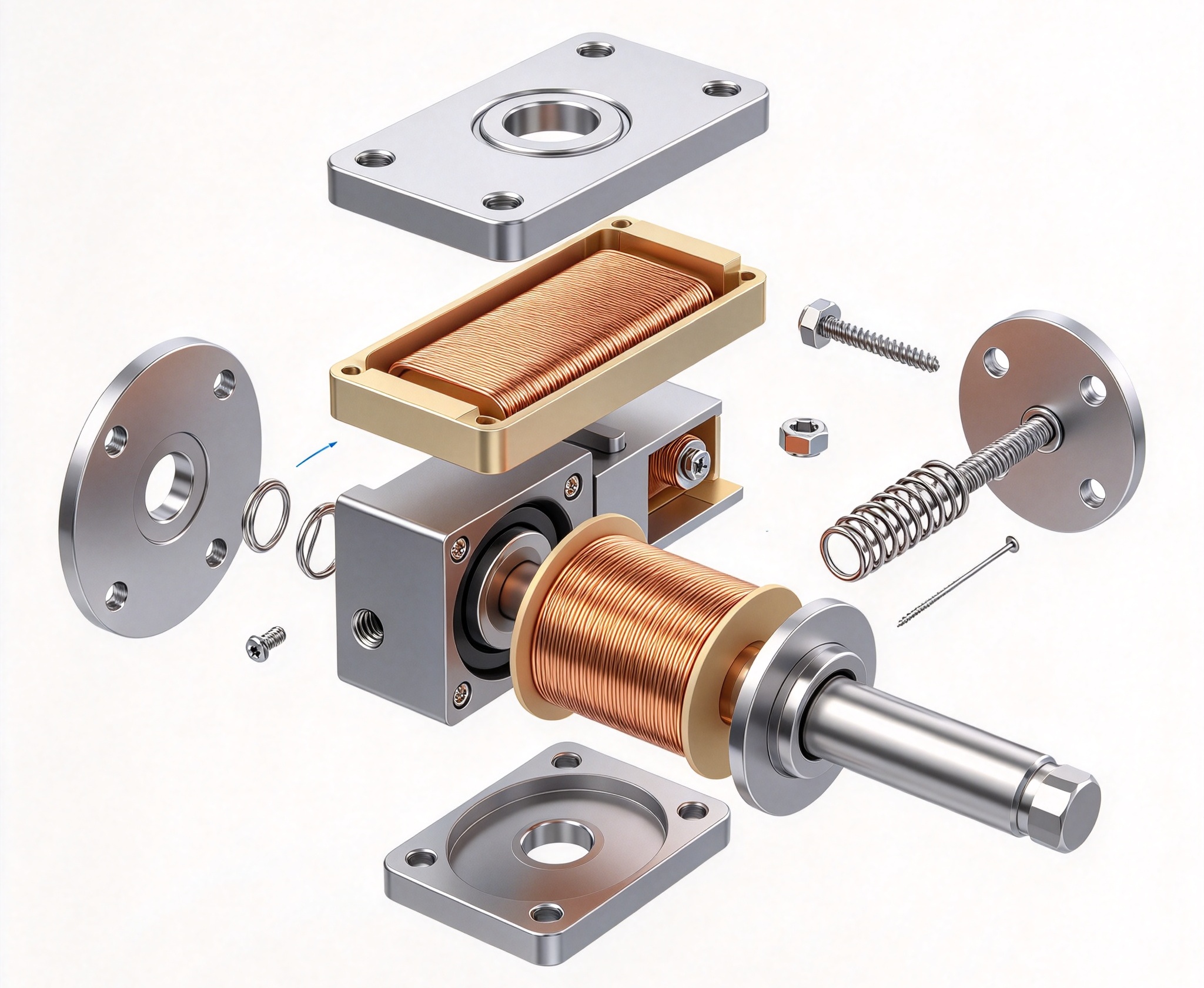

2. 主要结构

线圈骨架、漆包线圈、动铁芯（衔铁）、静铁芯、复位弹簧、外壳、导向衬套、前后端盖。

3. 产品特点

1. 动作直观：直线推拉输出，结构简单，安装方便；
2. 驱动力稳定：通电持续输出力，力值随行程变化；
3. 规格丰富：不同尺寸、行程、推力可选，常见 DC3V/5V/12V/24V；
4. 响应速度快，适合高频短时间动作场景；
5. 注意：持续通电会产生发热，不适合长时间连续通电工况。

4. 关键选型参数

• 推力 / 拉力
• 工作电压（直流为主）
• 有效行程
• 通电持续率（ED%，非常关键，决定能否长时间通电）
• 外形尺寸、安装孔位
• 动作寿命、工作环境温度

备注：通电持续率（ED）= 通电时间 ÷ 总周期时间。持续率越低，不能长时间通电；高持续率型号线圈散热更好。

二、行业应用

推拉式电磁铁依靠直线推拉输出力，广泛用于需要直线机械动作的各类设备：

1. 智能锁具：寄存柜锁、快递柜锁、小型门锁、闭锁机构；
2. 金融办公设备：打印机、复印机、ATM 机、彩票机、票据打印机、出纸卡扣；
3. 智能家居：宠物喂食器、小型阀门、自动抽屉、门窗卡扣；
4. 工业自动化：小型工装夹具、分拣机构、电磁阀驱动、低压电器开关；
5. 新能源：充电辅助卡扣、小型保护机构；
6. 安防设备：门禁辅助执行机构、报警装置；
7. 医疗器械：便携式仪器卡扣、小型流体开关。

三、常见问答 FAQ

Q1：推拉式电磁铁可以一直通电工作吗？

A：需要看产品通电持续率 ED%。低持续率型号不能长时间连续通电，容易线圈发热烧毁；高持续率版本支持更长通电时间，但依然会发热。

Q2：推拉和保持式电磁铁最大区别是什么？

A：推拉式电磁铁通电才有推力 / 拉力，断电立刻弹簧复位，需要持续供电维持动作；保持式电磁铁只需要脉冲电流切换状态，断电依靠永磁体保持位置，静态不耗电。

Q3：推力和拉力怎么区分？

A：铁芯向内收缩为拉力；铁芯向外伸出为推力，同一款电磁铁一般拉力大于推力，选型优先确认受力方向。

Q4：可以定制推拉电磁铁吗？

A：多数厂家支持非标定制，可调整外形尺寸、行程、推力、引线方式、安装结构。

Q5：动作频繁使用会不会容易损坏？

A：在额定通电持续率、额定负载范围内使用，可达到设计寿命；过载、超长时间通电、超出行程硬顶，会缩短寿命。
