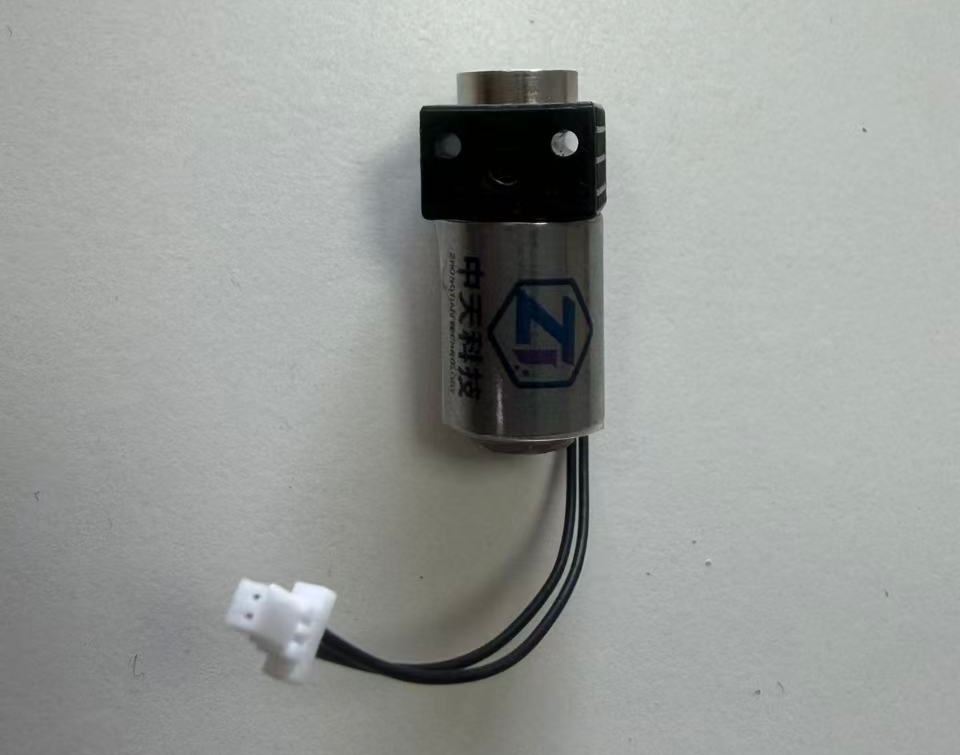

电磁阀

一、产品概述

电磁阀（Solenoid Valve）是一种依靠电磁线圈产生的磁力驱动阀芯动作，从而控制气体、液体、油品等流体通断、切换或调节的自动化执行元件。它是工业自动化控制系统中使用量最大的终端执行部件之一，被称为"自动化设备的开关手"。

当线圈通电时，磁场吸合动铁芯，带动阀芯位移，改变阀体内部流道的连通状态；断电后，复位弹簧将阀芯推回初始位置，恢复原有通路。整个过程无电机、无齿轮传动，结构紧凑、响应迅速。

我司电磁阀产品覆盖二位二通、二位三通、二位五通、三位五通等全系列通路形式，通径从 DN1 到 DN50，适配空气、水、油、蒸汽、燃气及各类弱腐蚀性介质，广泛应用于工业自动化、汽车电子、医疗器械、暖通环保、新能源等领域的流体控制系统。

二、工作原理

电磁阀的核心动作逻辑可以概括为四步：

1. 线圈通电 —— 电流通过电磁线圈，在铁芯周围建立磁场；

1. 磁场吸合 —— 磁场对动铁芯（衔铁）产生电磁吸力，克服复位弹簧的预紧力；

1. 阀芯位移 —— 动铁芯带动阀芯移动，阀口密封面脱离或贴合，流道状态发生切换；

1. 断电复位 —— 线圈断电，磁场消失，复位弹簧推动阀芯回到初始位置。

整个动作周期通常在 5 ms ~ 50 ms 之间，机械寿命可达 100 万次 ~ 1000 万次（视结构与工况而定）。由于动作依赖的是电磁力与弹簧力的平衡，电磁阀对控制信号的响应几乎无延迟，非常适合高频次、高节拍的自动化产线。

三、核心结构

四、主要技术参数

五、动作方式对比

5.1 直动式

电磁力直接驱动阀芯动作，不依赖介质压力。零压差即可正常动作，可用于真空、低压、小流量场合。缺点是通径受电磁力限制（一般 ≤ DN10），线圈功耗相对较高，不适合做大流量控制。

5.2 先导式

电磁力仅驱动先导小阀，主阀芯依靠介质自身压差开启。通径可做大、功耗低、发热小，适合水处理、中央空调等大流量场合。缺点是需要最低工作压差（一般 ≥ 0.05 MPa），零压或低压工况下会失效。

5.3 分步直动式

结合直动式与先导式的优点：低压时按直动式工作，压力升高后自动转为先导驱动。零压差能启动，高压力下功耗低、通径大，特别适合燃气、供水、灌溉等压力波动较大的场合。
